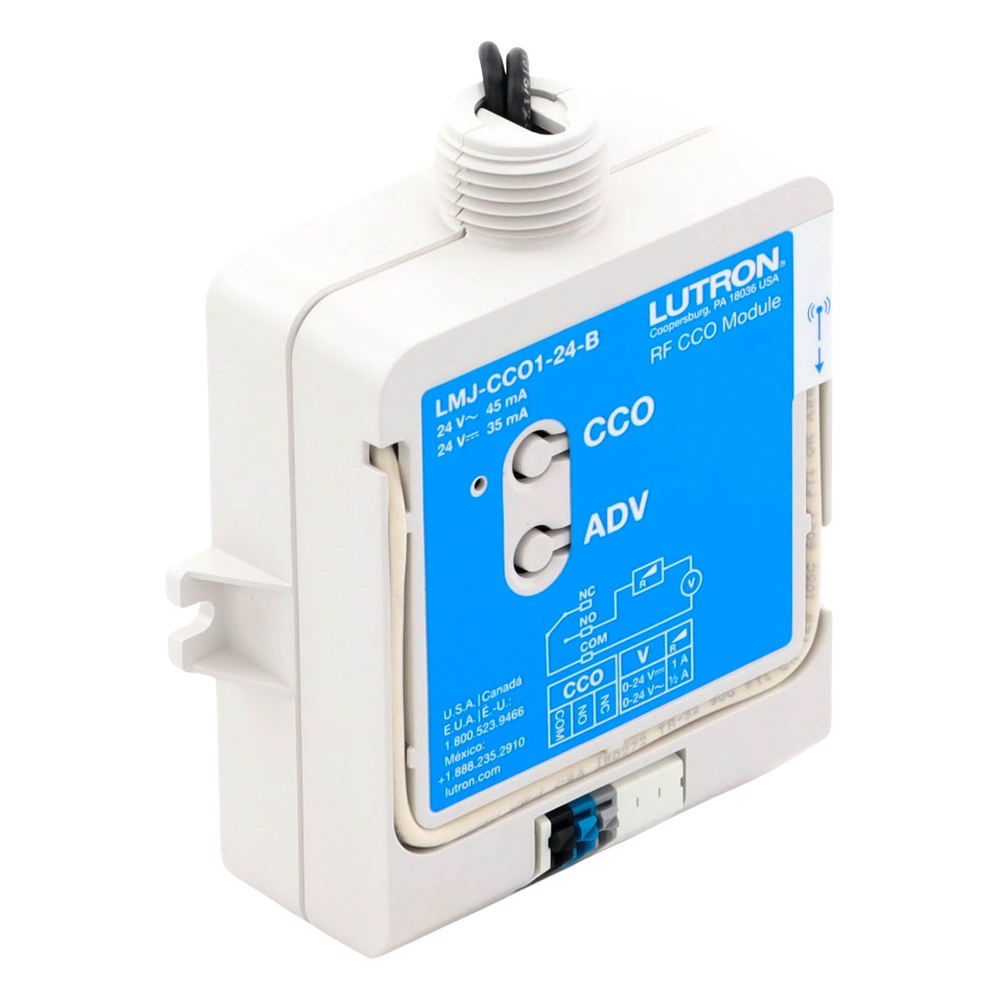

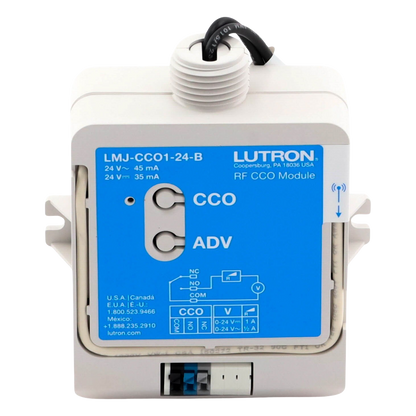

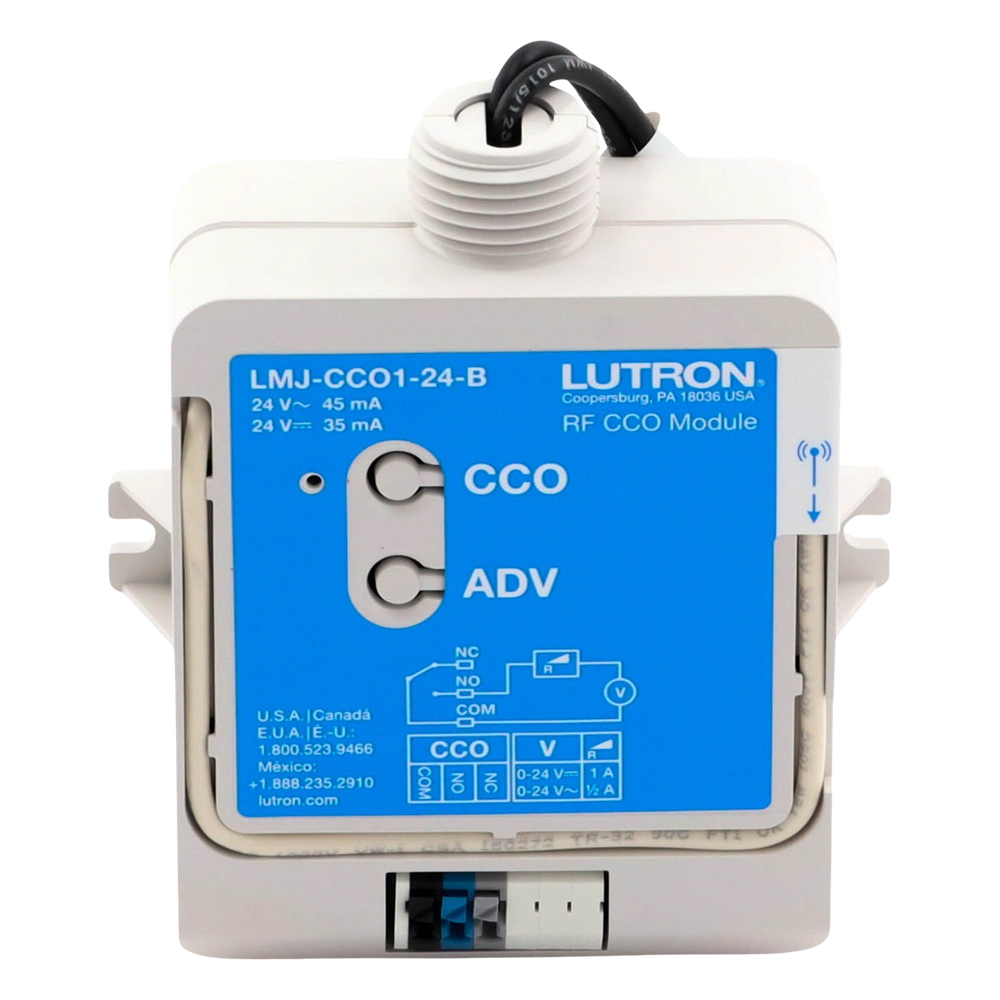

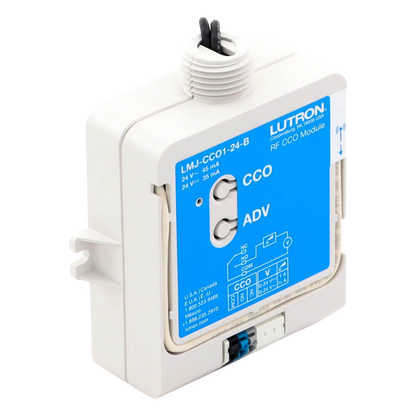

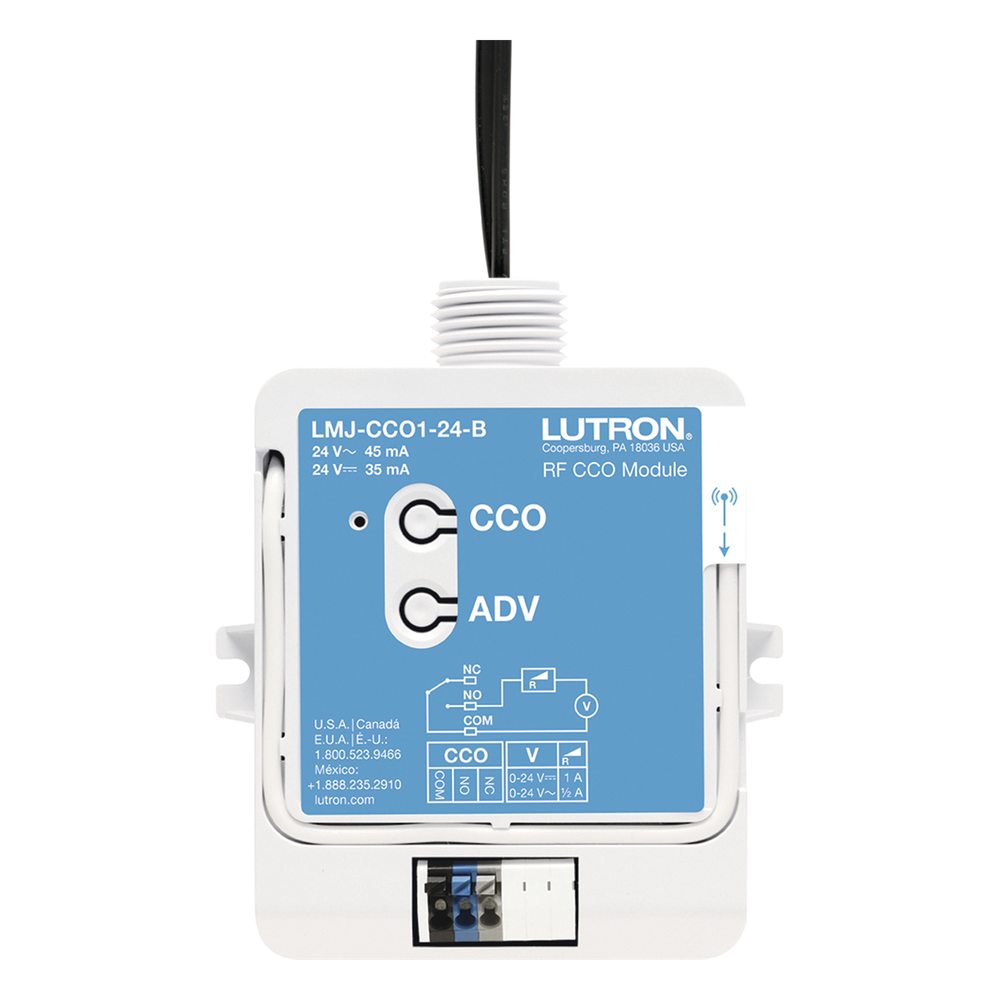

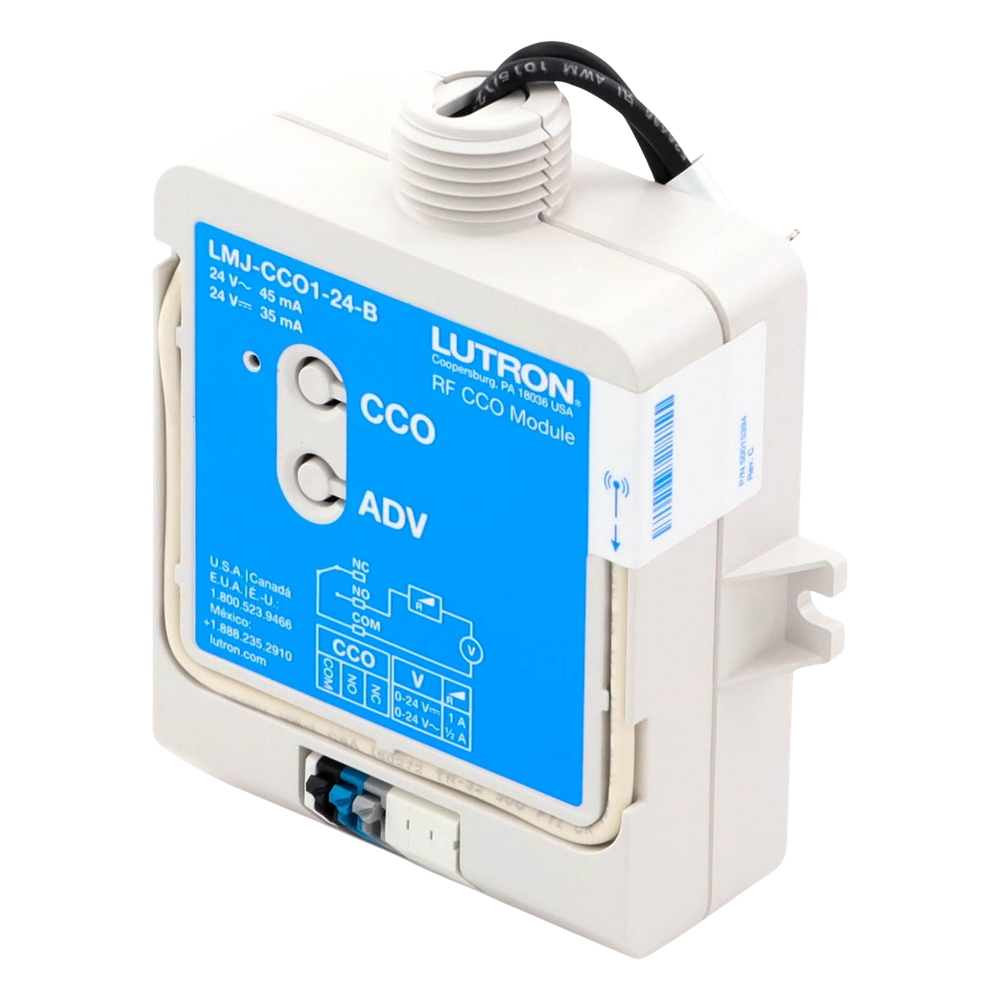

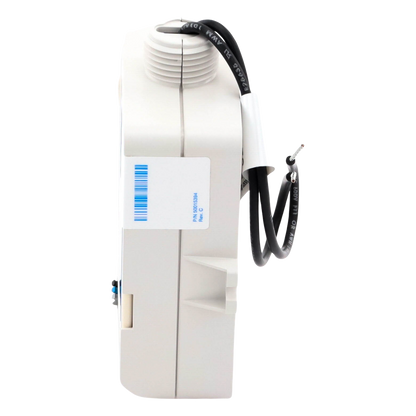

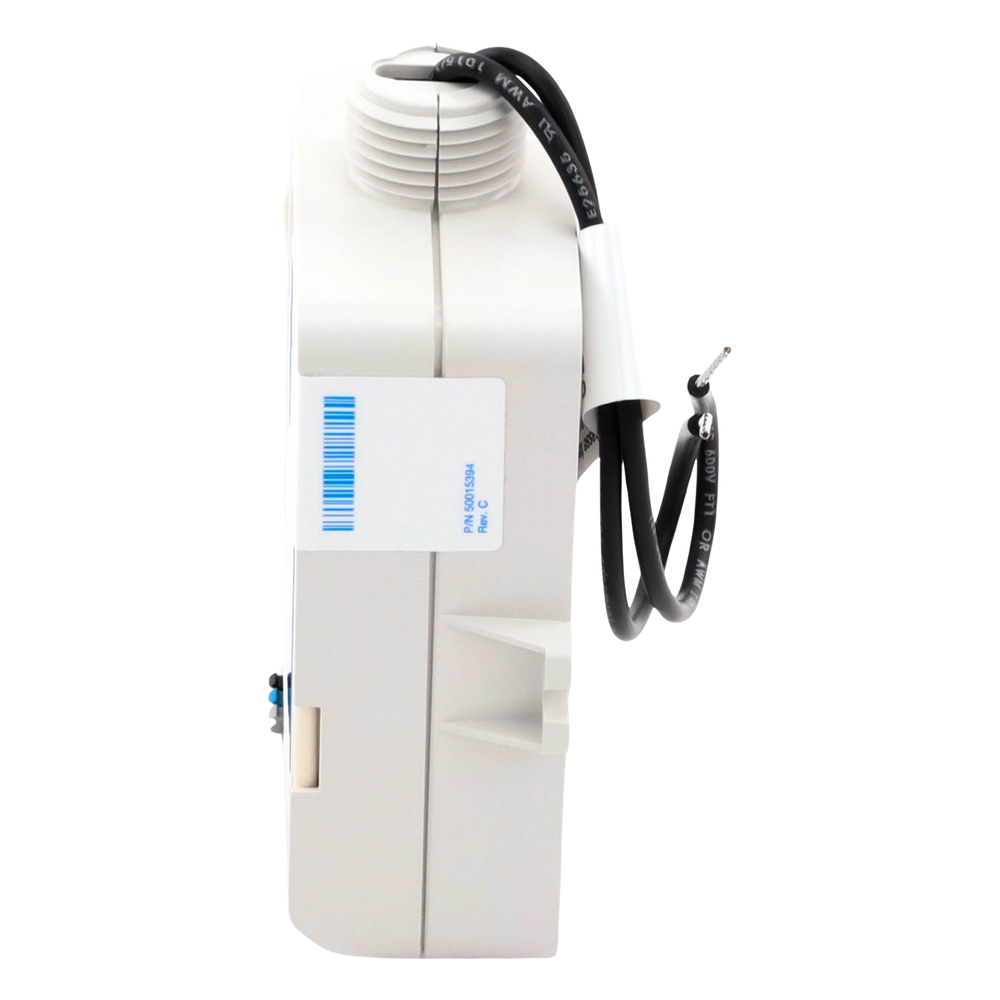

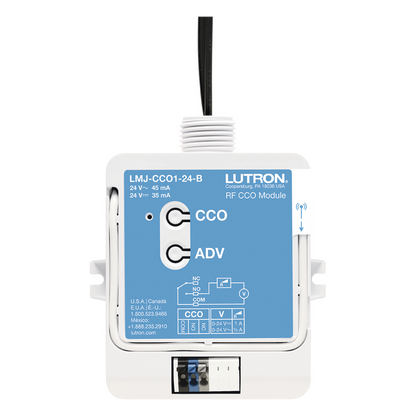

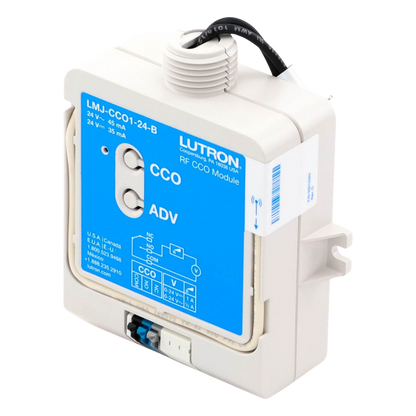

Módulo CCO de RF con salida de contacto seco NO/NC, 24 V, tipo mantenido o momentáneo, para integrar RadioRA 2, RadioRA 3 y HomeWorks QS con sistemas de terceros

El módulo CCO de RF de Lutron es un control inalámbrico de bajo voltaje que entrega una salida de cierre de contacto seco a partir de las señales de los sistemas RadioRA 2, RadioRA 3 y HomeWorks QS. Funciona como puente entre el control de iluminación Lutron y equipos de terceros: su contacto NO/NC permite activar sistemas de gestión de edificios, HVAC, VAV y otras tareas de integración. Se alimenta con 24 V~ o 24 V- para facilitar la conexión y se comunica mediante la radiofrecuencia Lutron Clear Connect (431.0 a 437.0 MHz). Se monta en superficie con las lengüetas suministradas o en una caja de conexiones a través de una abertura ciega de 21 mm, y cumple los requisitos para uso en compartimientos que gestionan aire del ambiente (plenum) según NEC 2011 300.22(C)(3).

Características principales

• Una salida de cierre de contacto seco con terminales normalmente abierto (NO) y normalmente cerrado (NC)
• Salida configurable de tipo mantenido o momentáneo, con duración mínima de cierre de 500 ms
• Se alimenta con 24 V~ o 24 V- y consume menos de 1 W (45 mA o 35 mA nominales)
• Integra la iluminación Lutron con gestión de edificios, HVAC, VAV y otros sistemas de terceros
• Radiofrecuencia Lutron Clear Connect de 431.0 a 437.0 MHz; alcance de 9 m desde los repetidores
• Montaje en superficie con lengüetas o en caja de conexiones por abertura ciega de 21 mm (1/2 pulg)
• Homologado para plenum por UL 2043 y aprobado por FCC; solo para uso bajo techo

Especificaciones técnicas
