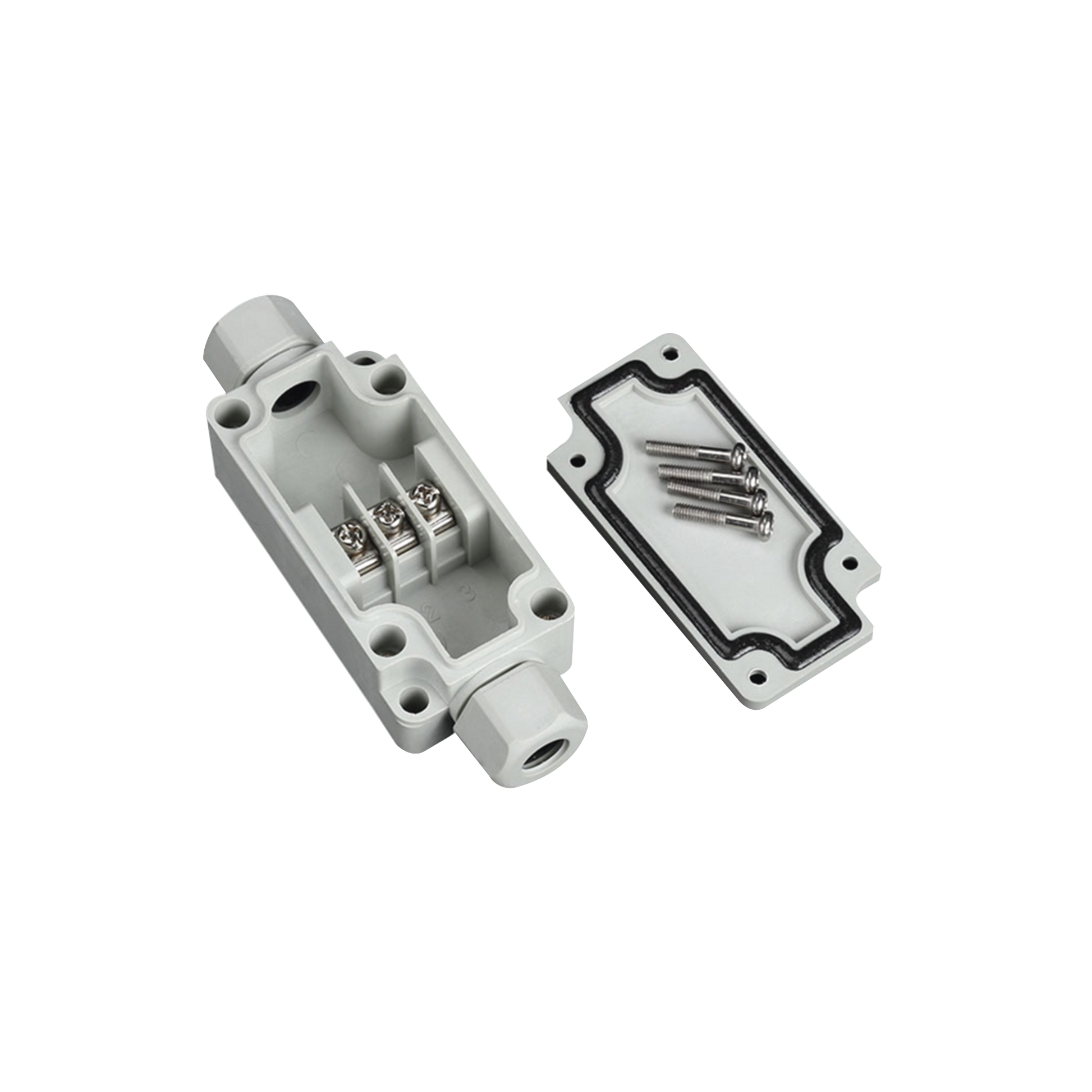

Caja de Conexión Exterior con Terminales Intermedias para 3 Líneas (Tornillo simple). Incluye Glándulas.

SKU:PST-PBT-3P

$ 170.57 MXN

Sale Sold out

Taxes included.

Gabinete de plástico con Terminales de Conexión para cables.

Uso en aplicaciones de intemperie como: Postes, torres de telecomunicaciones, o pared, ideal para uniones exteriores de cable de corriente de uso rudo.

Características destacadas

Recomendado para calibres 12-22 AWG
Grado de protección: IP66
Rango de temperatura de operación: -40 a +120°C

Recomendado para uso con

Corriente alterna 110 Vca máximo 3 Amp.
Corriente directa 12 Vcc / 24 Vcc máximo 10 Amp.

Proceso de instalación

Se retira la tapa del gabinete y se aflojan ambas glándulas opresoras.
Se debe garantizar que el sistema no esté energizado.
Se introducen ambos cables al cuerpo del gabinete cuidando no lastimar el empaque.
Se procede a desforrar cada cable y se coloca la terminal tipo herradura.
Se aflojan los tornillos de las terminales y se procede a colocar uno a uno cada terminal correspondiente y se ajusta dicho tornillo por cada terminal.
Antes de cerrar el gabinete, se debe revisar que no exista contacto entre ambas líneas.
Se procede a ajustar las glándulas y se coloca la tapa del gabinete.

Notas destacadas

Se recomienda usar terminales tipo herradura para asegurar correcta instalación (no usar cable directo sobre terminal).
El cable normalmente utilizado es cable de uso rudo con 3 cables internos del rango de calibre mencionado.
El terminado o ponchado de terminales tipo herradura debe realizarse después de introducir el cable al gabinete.

código fiscal 43223306

15 in stock

View full details

SKU:PST-PBT-3PMarca:PRECISION Disponibilidad:✅ En StockTipo:Redes e IT

Gabinete de plástico con Terminales de Conexión para cables.

Uso en aplicaciones de intemperie como: Postes, torres de telecomunicaciones, o pared, ideal para uniones exteriores de cable de corriente de uso rudo.

Características destacadas

Recomendado para calibres 12-22 AWG
Grado de protección: IP66
Rango de temperatura de operación: -40 a +120°C

Recomendado para uso con

Corriente alterna 110 Vca máximo 3 Amp.
Corriente directa 12 Vcc / 24 Vcc máximo 10 Amp.

Proceso de instalación

Se retira la tapa del gabinete y se aflojan ambas glándulas opresoras.
Se debe garantizar que el sistema no esté energizado.
Se introducen ambos cables al cuerpo del gabinete cuidando no lastimar el empaque.
Se procede a desforrar cada cable y se coloca la terminal tipo herradura.
Se aflojan los tornillos de las terminales y se procede a colocar uno a uno cada terminal correspondiente y se ajusta dicho tornillo por cada terminal.
Antes de cerrar el gabinete, se debe revisar que no exista contacto entre ambas líneas.
Se procede a ajustar las glándulas y se coloca la tapa del gabinete.

Notas destacadas

Se recomienda usar terminales tipo herradura para asegurar correcta instalación (no usar cable directo sobre terminal).
El cable normalmente utilizado es cable de uso rudo con 3 cables internos del rango de calibre mencionado.
El terminado o ponchado de terminales tipo herradura debe realizarse después de introducir el cable al gabinete.

Modelo	Caja de Conexión Exterior con Terminales Intermedias para 3 Líneas (Tornillo simple). Incluye Glándulas.
SKU / Referencia	PST-PBT-3P
Marca / Fabricante	PRECISION
Categoría	Redes e IT
Disponibilidad	En Stock
Peso	80 g
