SKU:CZMMarca:HOCHIKI
Disponibilidad:✅ En StockTipo:Detección de Fuego
Características Principales
-
Monitorea: Detectores de humo convencionales de 2 hilos a 24 VCC
-
Supervisión: Alimentación de fuente externa
-
Estados reportados: Normal, Abierto o Alarma
-
Requisito de alimentación: Fuente externa de 24 VCC
-
Compatibilidad: Lazos SLC Clase A o Clase B
Especificaciones Técnicas
-
Tensión de alimentación (S-SC): 25.3 ~ 39 VCC
-
Tensión auxiliar: 18.8 ~ 27.2 VCC
-
Consumo promedio (en línea S-SC): 670µA
-
Corriente de bucle de detector 2 hilos: 1mA Máx. en reposo
-
Corriente desde fuente auxiliar: 60mA Máx.
-
Resistencia EOL: 4.7K ohms
-
Cantidad máxima por bucle: 127
-
Umbral de alarma: <1.5K ohms
-
Umbral de circuito abierto: >10K ohms
-
Resistencia máxima de bucle: 50 ohms (longitud total del cable)
Condiciones de Operación
-
Temperatura: 0°C ~ 49°C (32°F ~ 120°F)
-
Humedad: 90% RH sin condensación
Certificaciones
- UL 864 9th Edition Listed
- California State Fire Marshal 3033215
- UL Listed 1481
Dimensiones
- 4.2' Ancho x 4.7' Alto x 1.4' Profundidad
- Instalación en caja eléctrica cuadrada de 4'
Compatibilidad
- Con detectores convencionales
- SLR, SIJ, SLK, SLV, DCD, DFE y SIH series
- Protocolo DCP (Digital Communication Protocol)
Instalación
- Direccionable mediante programador portátil
- Dirección programable: 1 a 127
- Máximo 127 dispositivos por bucle SLC
- Máximo 25 detectores por zona
Características Adicionales
- LED bicolor para indicación de estado
- Suministrado con cubierta plástica
- LED de monitoreo visible desde el exterior
- Diseñado para sistemas analógicos direccionables
- Comunicación confiable y rápida en emergencias
Aplicaciones
- Sistemas de alarma contra incendios analógicos
- Monitoreo de zonas con detectores convencionales
- Sistemas con requerimientos UL 864 9th Edition
- Instalaciones comerciales e industriales
Conexiones
- Conector TB1 para conexión de alimentación
- Conector TB2 para conexión de bucle SLC
- Jumpers para configuración de cableado
Limitaciones
- No mezclar dispositivos de alarma y supervisión en el mismo módulo
- Limitado a 25 detectores convencionales por zona
- Requiere configuración correcta de jumpers según tipo de cableado

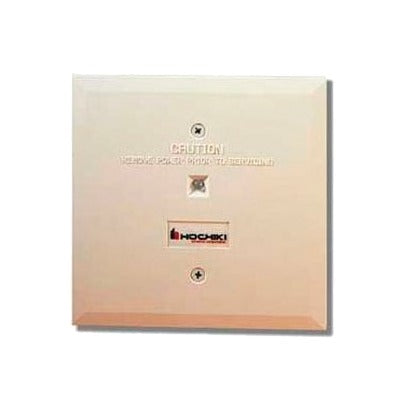

| Modelo | Módulo De Entrada De Zona Convencional Para Caja 4", Clase A y B (0400-01840) |
|---|
| SKU / Referencia | CZM |
|---|
| Marca / Fabricante | HOCHIKI |
|---|
| Categoría | Detección de Fuego |
|---|
| Disponibilidad | En Stock |
|---|
| Peso | 245 g |
|---|
