Descripción del Sistema
El sistema de enrutamiento FiberRunner™ 4x4 es un sistema de canaletas, accesorios y soportes diseñados para segregar, enrutar y proteger el cableado de cobre de alto rendimiento y fibra óptica. La canaleta y los accesorios se ensamblarán utilizando acopladores premontados de fácil instalación. Fittings mantienen un radio de curvatura mínimo de 2' para proteger contra pérdidas de señal por dobleces excesivos en el cableado de fibra óptica.
Características Principales
- Acopladores premontados para fácil instalación
- PVC rígido con flamabilidad 94V-0
- Listado UL para canalizaciones de cable de fibra óptica 2024A
- Cumple con las pruebas aplicables en Telcordia GR-63-CORE Nivel 3
- Dimensiones: 139.7 x 112.8 mm (Ancho x Alto)
Especificaciones Técnicas
- Color: Amarillo
- Material: PVC Rígido
- Flamabilidad: 94V-0
- Normas: UL 2024A, Telcordia GR-63-CORE Nivel 3
- Largo: 10 ft (3 metros)
- Dimensiones: 139.7 x 112.8 mm (Ancho x Alto)
Capacidades de Cableado
- 1.6mm: 2824 cables (50% de llenado)
- 2.0mm: 1807 cables
- 3.0mm: 803 cables
- 5.20mm: 267 cables
- Categoría 6: 6.35mm - 179 cables
- Categoría 6A: 7.57mm - 126 cables
Aplicaciones
El sistema FiberRunner® 4x4 está diseñado para aplicaciones en centros de datos donde el cableado se enruta desde áreas de distribución hasta gabinetes o racks de equipos. Es ideal para oficinas centrales de telecomunicaciones (Telco) para enrutar cables de fibra óptica entre marcos de distribución de fibra y bahías de equipos. Puede instalarse sobre racks o en aplicaciones aprobadas bajo piso técnico.
Componentes del Sistema
- Canaleta 4x4 (6'): FR4X4**6
- Tapa con bisagra 4x4 (6'): FRHC4**6
- Tapa dividida con bisagra 4x4 (6'): FRSHC4**6
- Retenedor de cable: FRCR4BL-X
- Acoplador QuikLock™: FRBC4X4**
- Codo horizontal derecho: FRRA4X4**
- Tapa para codo horizontal: FRRASC4**
- Codo horizontal 45°: FRH454X4**
- Tapa para codo horizontal 45°: FRH45SC4**
- Tee horizontal: FRT4X4**
- Tapa para Tee horizontal: FRTSC4**
- Brackets QuikLock™ para 1/2': FR6TRBE12
- Brackets QuikLock™ para 5/8': FR6TRBE58
- Brackets para piso elevado: FR6USB
- Brackets ajustables para canaleta: FR6ALB
- Brackets de soporte central 1/2': FR6CS12
Beneficios del Sistema
- Instalación Rápida: No requiere herramientas ni apretar tornillos, los acopladores QuikLock™ toman menos de cinco segundos para hacer una conexión mecánica segura
- Fácil Mantenimiento: La tapa con bisagra se instala fácilmente y encapsula completamente la canaleta para protección del cableado
- Acceso Flexible: La tapa dividida con bisagra crea una apertura de 3/4' (19mm) para fácil acceso para agregar o quitar cables
- Protección del Cableado: Sistema robusto de canaletas, tapas y fittings no metálicos que protege los cables de daño físico
- Versatilidad: Múltiples opciones de salida incluyen fittings de desvío y Tee vertical que acepta un trumpete de tres lados
Compatibilidad
El sistema FiberRunner® 4x4 es parte del sistema completo de distribución de fibra de Panduit, que incluye:
- FiberRunner® 24x4, 12x4, 6x4 y 2x2
- Fiber-Duct™ 4x4 y 2x2
- Sistema Wyr-Grid™ de bandeja portacables
- Soluciones de gestión de cableado y racks
Identificación del Sistema
El sistema está disponible en tres colores para diferenciar tipos de cableado:
- Amarillo: Cableado de fibra óptica
- Naranja: Cableado de voz
- Negro: Cableado de datos

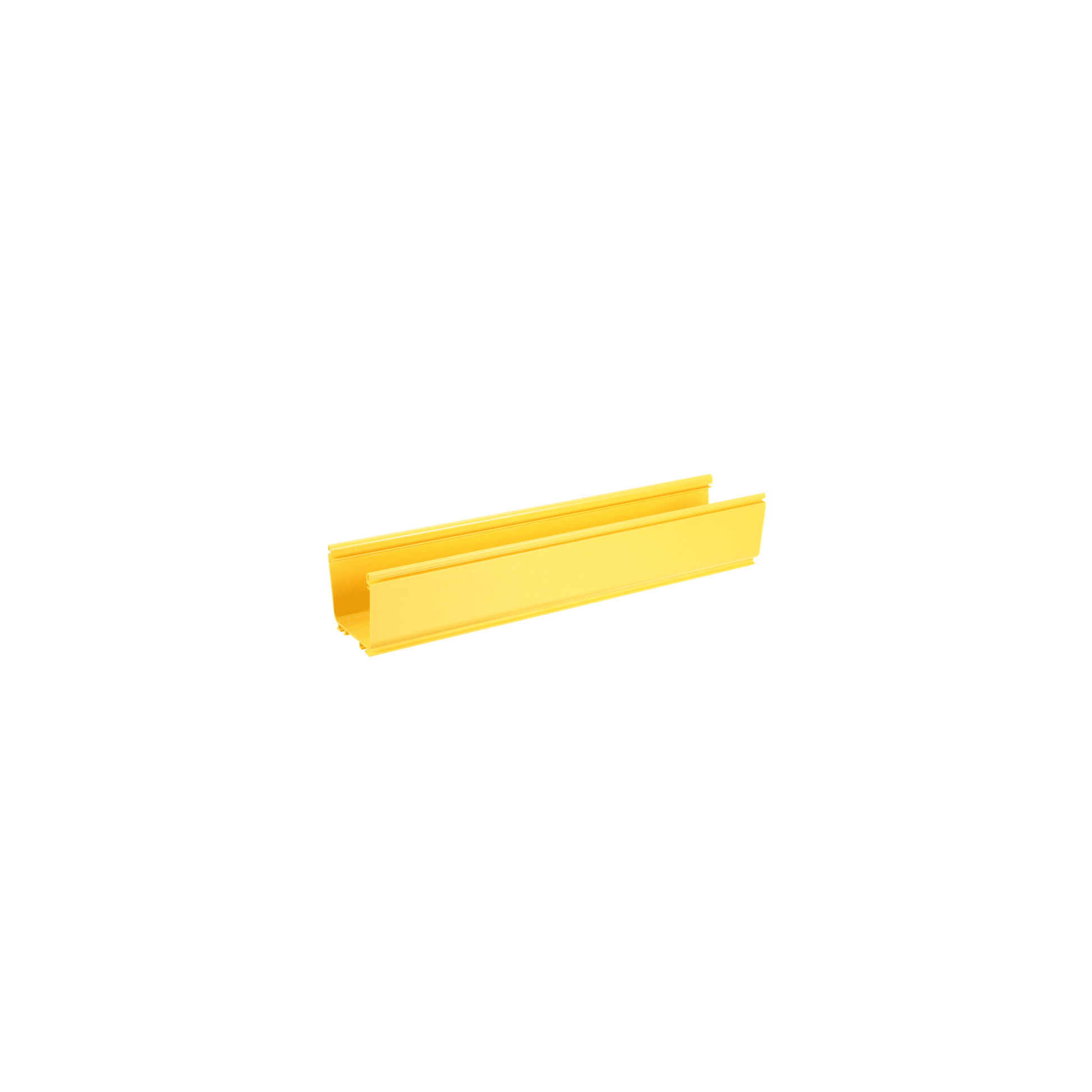

| Modelo | Canaleta FiberRunner™ 4X4, de PVC Rígido, Color Amarillo, 3 m de Largo |
|---|---|
| SKU / Referencia | FR4X4YL10 |
| Marca / Fabricante | PANDUIT |
| Categoría | Cableado Estructurado |
| Disponibilidad | En Stock |
| Peso | 5640 g |
