Características Principales
- Nivel de rendimiento: Categoría 5e
- Color: Marfil
- Número de pares: 4
- Material: Policarbonato/Fósforo
- Submarca: Pan-Punch®
Dimensiones
- Ancho total: 1.2' (30.4 mm)
- Altura total: 0.92' (23.4 mm)
- Profundidad total: 0.24' (6.1 mm)
Especificaciones Técnicas
- Estándares cumplidos: ANSI/TIA-568.2-D Categoría 5e, IEC 60352-4, RoHS
- Desempeño eléctrico: Supera los requisitos de canal y componentes de ANSI/TIA 568.2-D Categoría 5e
- Resistencia de contacto: < 5 mΩ (IEC 512-2a)
- Tensión de prueba dieléctrica: 1000 VAC, 1 minuto (IEC 512-4a)
- Resistencia de aislamiento: > 10,000 MΩ (IEC 512-3a)
- Retención de contacto: Cumple con IEC 512-9a (cambio de resistencia < 5 mΩ)
Beneficios
- Compatibilidad: Con instalaciones existentes 110
- Canal de cableado profundo: Permite que el extremo del revestimiento del cable esté a 0.5' del punto de terminación
- Identificación de cables: Colores TIP y RING en bloques de conexión para identificación
- Pruebas: Acceso para pruebas sin remover los cables
- Facilidad de instalación: Herramientas de punzón compatibles (PDT110, PDT110M)
Compatibilidad
- Conector compatible con sistema Pan-Punch® 110
- Compatible con cables de par trenzado no blindado
- Interconexión con otros bloques mediante jumpers o patch cords
Construcción
- Base con canales profundos para ruteo de cable
- Bases codificadas por color para facilitar el ordenamiento
- Diseño que permite pruebas sin desconectar cables
- Construcción robusta para soportar ciclos repetidos de terminación
Notas
- El bloque de conexión P110CB4XY se suministra en paquetes de 10 piezas
- Diseñado para instalaciones de hasta 100 pares
- Para proyectos grandes, disponibles paneles de montaje en rack 19' en incrementos de 200 pares

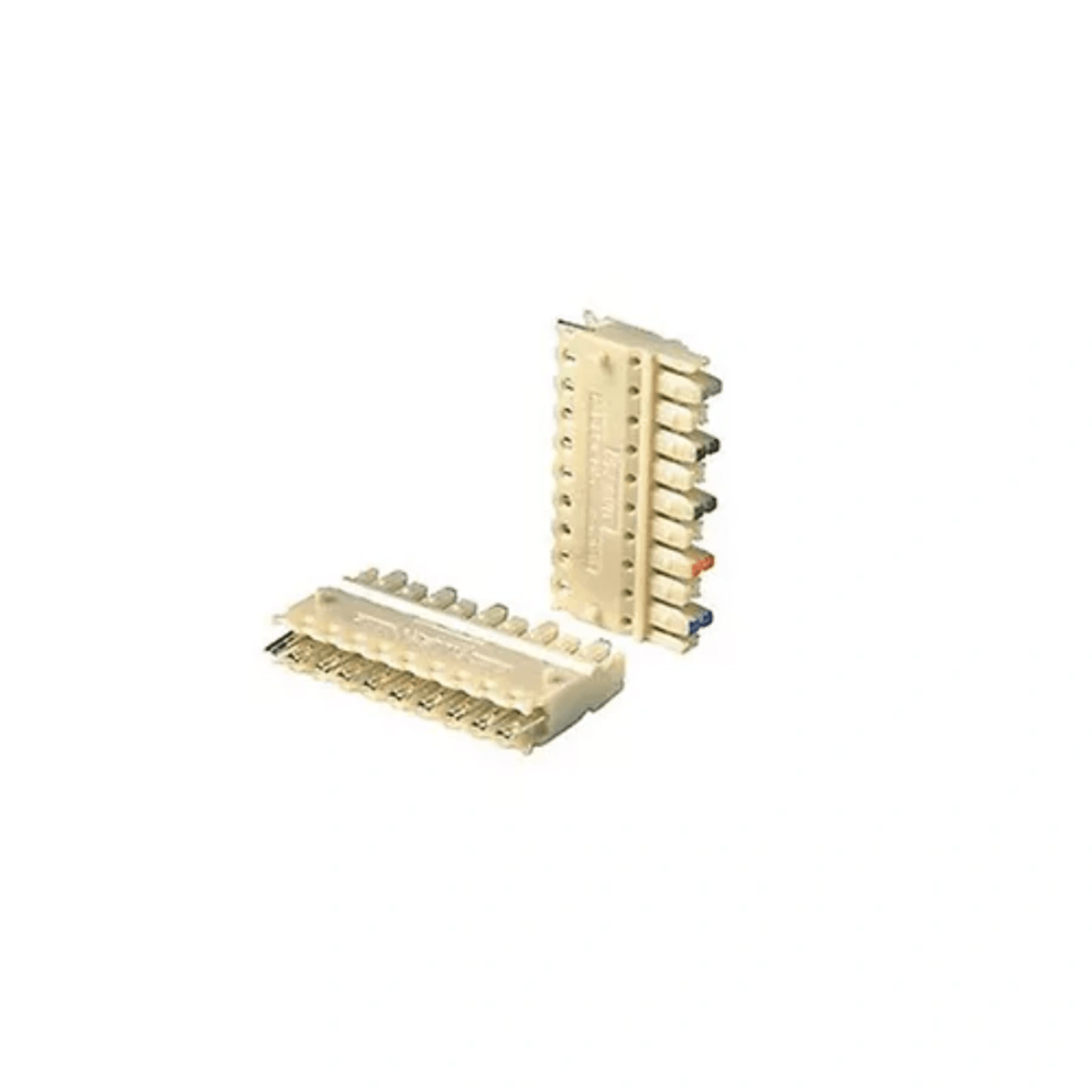

| Modelo | Block de Conexiones Pan-Punch 110, Categor�a 5e, de 4 Pares, Paquete de 10 Piezas |
|---|---|
| SKU / Referencia | P110CB4-XY |
| Marca / Fabricante | PANDUIT |
| Categoría | Cableado Estructurado |
| Disponibilidad | En Stock |
| Peso | 50 g |
