Características Principales
- Compatible con motor XBSSZ2000 de alto rendimiento
- Desbloqueo rápido mediante tecnología avanzada
- Operación segura sin riesgo de fallos
- Diseño compacto para fácil integración
- Construcción robusta para uso intensivo
Especificaciones Técnicas
Instrucciones de Instalación
- Verificar la alimentación eléctrica, conexión a tierra y voltaje antes de usar el equipo
- Verificar que la conexión sea según el diagrama de cableado
- La puerta debe operar manualmente de forma fácil y suave cuando los engranajes estén desacoplados
- Los engranajes se acoplarán antes de encender el equipo
- El producto debe ser instalado por personal calificado
Instalación y Ajuste
- Instalar la placa base en el suelo y fijar el motor deslizante a la placa base
- Verificar que la placa base esté nivelada
- Usar tornillos expansivos en concreto
- Profundidad de anclaje: 33mm
- Instalar el imán de límite en la posición adecuada del engranaje de acero
- Antes de colocar el imán de límite en el engranaje, debe soltarse la caja de engranajes del operador
- Usar la llave girando en sentido horario para soltar el engranaje (máximo 3 vueltas)
- Mover la puerta manualmente a los límites de apertura y cierre, marcar los puntos en el engranaje y fijar los imanes de límite en dichas posiciones
Nota: Cuando se rota la llave de desbloqueo en sentido horario y no gira, no debe forzarse.
Ajuste del Límite Magnético (BS-SZAC)
- Si el operador está instalado en el lado izquierdo: imán de cierre en posición cerrada, imán de apertura en posición abierta
- Si el operador está instalado en el lado derecho: imán de cierre en posición cerrada, imán de apertura en posición abierta
- Configuración de fábrica: el imán debe estar a 10-20mm del operador y a la misma altura del interruptor magnético interno
Proceso de Aprendizaje del Encoder
- Verificar que los límites de apertura y cierre estén en posición correcta
- Desacoplar el embrague, mover la puerta manualmente a la posición completamente abierta y asegurarse que el indicador 'RIGHT' esté apagado, luego acoplar el embrague
- Presionar largo la tecla 'SET' hasta que 'LED1' parpadee y soltar (esto borra datos anteriores y activa el aprendizaje)
- Presionar el control remoto y la puerta comenzará a cerrarse
- Cuando la puerta esté completamente cerrada, el indicador 'LEFT' se apagará y la puerta se volverá a abrir automáticamente
- Cuando la puerta alcance el límite de apertura, el indicador 'RIGHT' se apagará y 'LED1' parpadeará varias veces indicando que el proceso ha terminado
Programación del Control Remoto
-
Programación de tecla única:
- Presionar el botón 'LEARN' una vez, el indicador 'LEARNLED' se encenderá
- Presionar y mantener el botón en el control remoto hasta que 'LEARNLED' parpadee y se apague
-
Programación de botón de puerta:
- Presionar el botón 'LEARN' dos veces seguidas, el indicador 'LEARNLED' parpadeará dos veces y se encenderá
- Presionar y mantener otro botón del control remoto hasta que 'LEARNLED' parpadee y se apague
| Modelo | Llave De Desbloqueo Para Motor XBSSZ2000 |
|---|---|
| SKU / Referencia | XBS-SZ-KEY |
| Marca / Fabricante | ACCESSPRO |
| Categoría | Control de Acceso |
| Proveedor | syscom |
| Disponibilidad | Bajo Pedido |
💡 Para agregar especificaciones técnicas detalladas, crea un metafield de tipo HTML llamado b2b.specs_table desde tu panel de Shopify.
📄
Fichas Técnicas y Manuales
Agrega PDFs, manuales y hojas de datos técnicos creando el metafield b2b.downloads de tipo HTML en tu panel de Shopify.
💬 Solicitar ficha técnica por WhatsApp

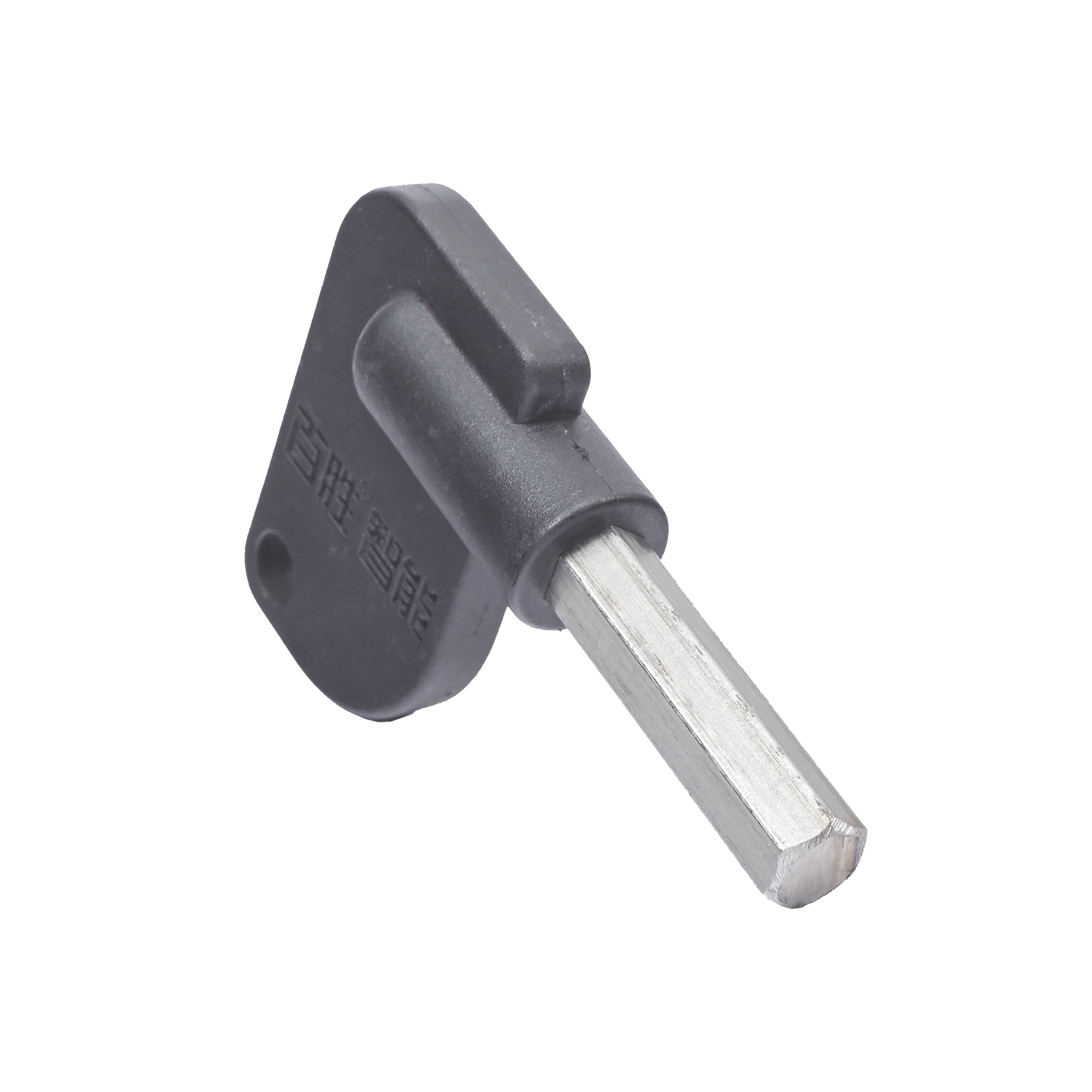

Llave De Desbloqueo Para Motor XBSSZ2000
$ 23.00
